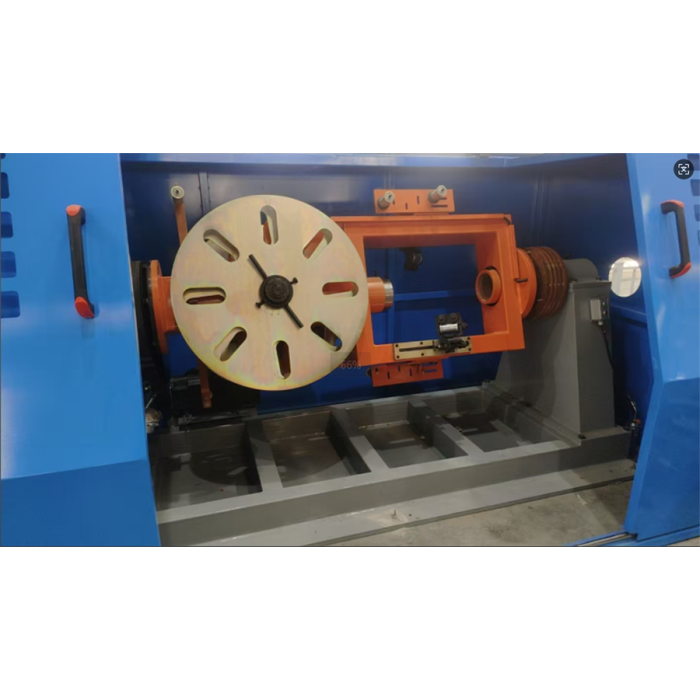

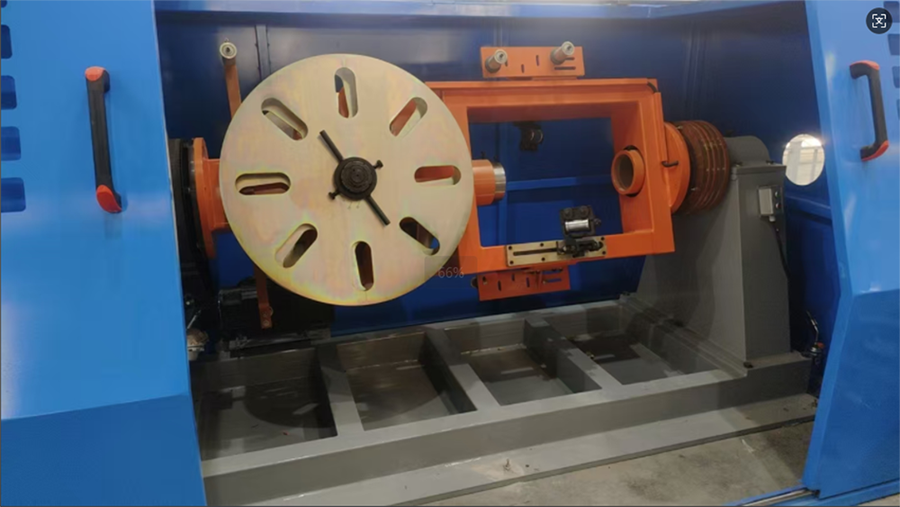

Estructuralmente, una máquina bobinadora normalmente consta de cuatro sistemas centrales que trabajan juntos para garantizar la estabilidad y precisión de la operación de bobinado. Primero está el sistema de propulsión eléctrica; la mayoría de las máquinas convencionales utilizan servomotores o motores de frecuencia variable, que pueden ajustar de manera flexible la velocidad según el material del cable (por ejemplo, núcleo de cobre, núcleo de aluminio) y el diámetro (desde unos pocos milímetros para cables de comunicación hasta decenas de centímetros para cables de alto voltaje), evitando que el cable se estire y deforme debido a una velocidad excesiva o una eficiencia reducida debido a una velocidad insuficiente. En segundo lugar está el sistema de control de tensión, que utiliza sensores de tensión para monitorear la tensión del cable en tiempo real durante el proceso de bobinado y devuelve los datos al sistema de control para un ajuste dinámico, asegurando que el cable mantenga una tensión constante durante todo el proceso de bobinado, formando en última instancia una bobina apretada, uniforme y sin arrugas, evitando eficazmente daños o aflojamiento del cable debido a una tensión desigual. En tercer lugar está el sistema de guía y posicionamiento. La máquina está equipada con un mecanismo de movimiento lateral que consta de un husillo de bolas de precisión y una varilla guía, combinado con sensores fotoeléctricos para capturar la posición del cable en tiempo real. Esto permite un posicionamiento preciso para diversos métodos de bobinado (por ejemplo, bobinado en espiral y bobinado por vuelta). Incluso en el caso de cables multipolares o de forma irregular, garantiza que cada vuelta de cable caiga exactamente en la trayectoria preestablecida. Además, el sistema de control inteligente, centrado en un PLC (controlador lógico programable) y equipado con una interfaz de pantalla táctil, permite a los operadores configurar intuitivamente la longitud del bobinado, las especificaciones del carrete, los parámetros de tensión y más. Algunos modelos de alta gama también admiten redes con MES (Sistema de ejecución de fabricación) para lograr la carga de datos en tiempo real y el monitoreo remoto, lo que mejora significativamente la eficiencia de la gestión de la producción.
En términos de características funcionales, las modernas máquinas bobinadoras de cables han evolucionado desde la función tradicional de "bobinado único" a la "integración multifuncional". En primer lugar, poseen una gran compatibilidad. Al cambiar diferentes abrazaderas de carrete y ajustar los parámetros del mecanismo de guía, pueden adaptarse a varios cables con diámetros que van desde 0,5 mm a 300 mm, cubriendo cables de bajo voltaje, cables de alto voltaje, cables de control, cables compuestos de fibra óptica y muchos otros tipos, satisfaciendo las diversas necesidades de diferentes industrias.
