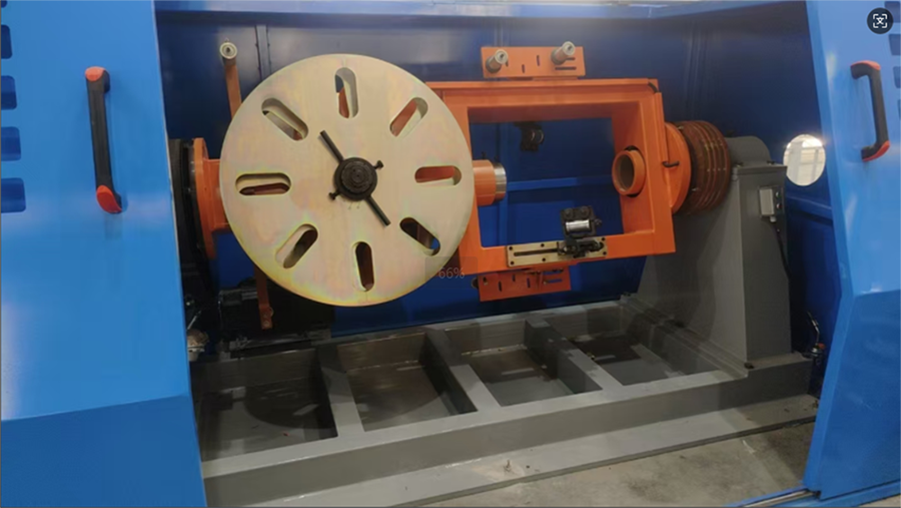

El cabezal de encintado concéntrico es una pieza central de herramientas especializadas que se utilizan en el procesamiento de cables, bobinas toroidales y productos de aislamiento, generalmente integrados con máquinas de encintado o envoltura. Su función principal es aplicar diversos materiales en tiras, como cinta de mica, cinta de poliéster, película de poliimida, cinta de cobre, tela no tejida y cinta de fibra de vidrio, de manera concéntrica y uniforme alrededor de la superficie de alambres, núcleos de cables o piezas de trabajo toroidales. Este proceso logra resultados funcionales esenciales como aislamiento, blindaje, protección y retardo de llama, lo que convierte al cabezal de encintado en un componente crítico en la fabricación de alambres, cables, componentes electrónicos y accesorios eléctricos de nueva energía.
Utilizando un principio de rotación coaxial alrededor de un eje central, el cabezal de encintado concéntrico difiere de los mecanismos de encintado excéntricos o helicoidales convencionales. Durante la operación, el alambre o la pieza de trabajo permanece estacionario a lo largo del eje central, avanzando linealmente a una velocidad constante, mientras que el carrete de cinta y el mecanismo de alimentación giran 360° concéntricamente alrededor de ese eje. El material en tira se libera continua y suavemente del carrete, envolviéndose firmemente alrededor de la superficie de la pieza de trabajo de acuerdo con parámetros preestablecidos, como la relación de superposición, el paso y la dirección de rotación. Al garantizar que el centro de envoltura permanezca perfectamente alineado con el centro de la pieza de trabajo durante todo el proceso, se eliminan fundamentalmente defectos como la desalineación de la envoltura, la excentricidad y el espesor desigual.
Además, el equipo cuenta con un sistema de control de tensión independiente y un mecanismo de corte automático. Estos permiten una regulación precisa de la tensión y permiten una alimentación continua de la cinta, un envoltorio uniforme y un corte automático de la cinta. Diseñado para la producción continua en línea de ensamblaje, el sistema admite varios modos de envoltura, incluida la envoltura espaciada, la envoltura a tope y las superposiciones de 1/2 o 2/3.
