Las máquinas encintadoras de cinta de cobre son un tipo de equipo automatizado diseñado específicamente para alimentar, cortar, formar, remachar o envolver con precisión cinta de cobre. Se utilizan ampliamente en campos como la conexión de cables electrónicos, el procesamiento de blindaje de cables y la fabricación de placas de circuitos flexibles. Su valor principal radica en reemplazar las operaciones manuales con procesos mecanizados, logrando alta eficiencia, precisión y estandarización en el procesamiento de cintas de cobre, al mismo tiempo que reduce el desperdicio de material y los costos de producción. Son equipos clave indispensables en las industrias modernas de fabricación electrónica y producción de cables.
I. Clasificación básica y características funcionales
Según los escenarios de aplicación y las necesidades de procesamiento, las máquinas encintadoras de cinta de cobre se pueden dividir principalmente en dos categorías, cada una de las cuales contiene varios submodelos para adaptarse a diferentes escenarios de producción:
(I) Máquinas de cinta de cobre para conexión de cables (Máquinas remachadoras de cinta de cobre)
Estos dispositivos se utilizan principalmente para remachar conexiones entre cables y cables, o cables y componentes electrónicos (como resistencias, condensadores y diodos). Reemplazan terminales tradicionales o procesos de soldadura con cinta de cobre para lograr conexiones conductoras confiables.
- Serie silenciosa económica: como las series ZK-C112 y ZK-C246, que utilizan motor de frecuencia variable, arrancan solo durante la operación de engarzado, ahorrando energía y reduciendo el ruido. El corte, conformado y engarzado de la cinta de cobre se completan en un solo paso, sin generar residuos. La cinta de cobre con textura especial proporciona una fuerte resistencia a la tracción y una calidad estable después del remachado. Los anchos de cinta de cobre están disponibles en varias especificaciones, como 1 mm, 1,5 mm y 2 mm, adecuados para escenarios de conexión de cables convencionales.
- Serie de alta precisión servoaccionada: como las series ZK-C128 y ZK-C108X, equipadas con control de servomotor, que mejoran significativamente la precisión y estabilidad del engarzado y extienden la vida útil de las hojas de engarzado. Todos los parámetros se pueden configurar digitalmente a través de la pantalla, reemplazando los ajustes mecánicos tradicionales, lo que hace que la operación sea más conveniente. Algunos modelos pueden equiparse con monitores de molde y sistemas de monitoreo de presión para monitorear la posición de engarzado y la presión en tiempo real, emitiendo alarmas y apagándose automáticamente en caso de anomalías, diseñados específicamente para el procesamiento de alambre de precisión de alta gama. - Serie de funciones dedicadas: incluye máquinas peladoras de cables y cinta de cobre automáticas (ZK-C110S), máquinas de cinta de cobre dobles/paralelas (ZK-C110L, ZK-C106D) y máquinas de cinta de cobre MINI (ZK-C108M, ZK-C108D). Los modelos de pelado automático de cables integran funciones de pelado y engarzado, eliminando la necesidad de preprocesamiento de los cables; los modelos doble/paralelo pueden completar el engarzado de cinta de cobre en dos lugares simultáneamente, mejorando significativamente la eficiencia de producción con alimentación automática a través de un recipiente vibratorio; Los modelos MINI tienen una estructura compacta, adecuada para líneas de producción totalmente automatizadas o entornos con espacio limitado, y al mismo tiempo cumplen con los requisitos de procesamiento de precisión.

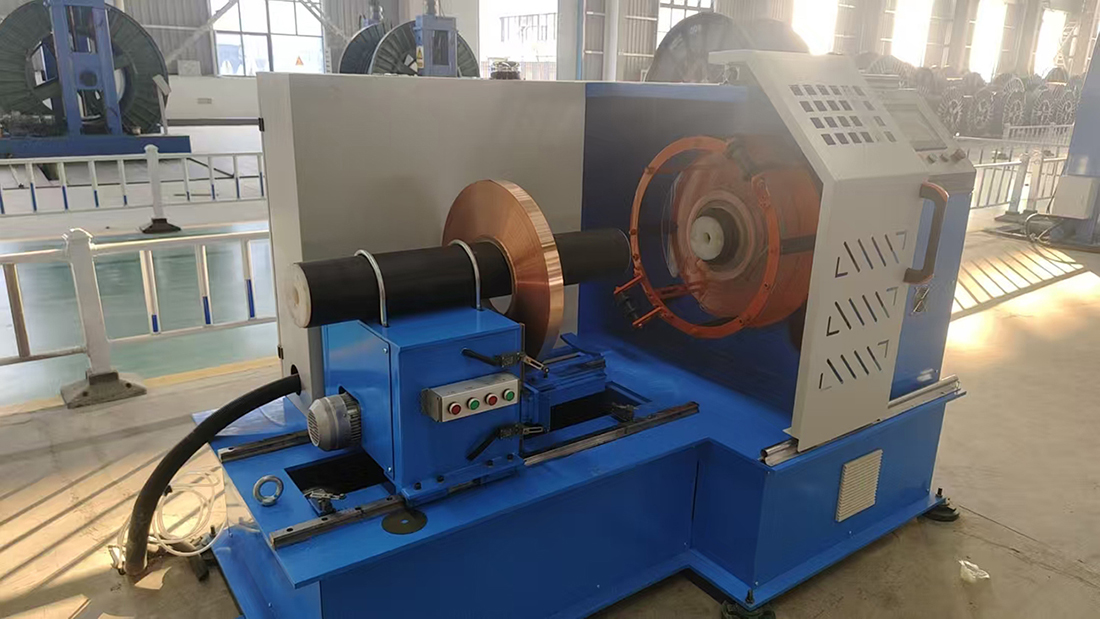

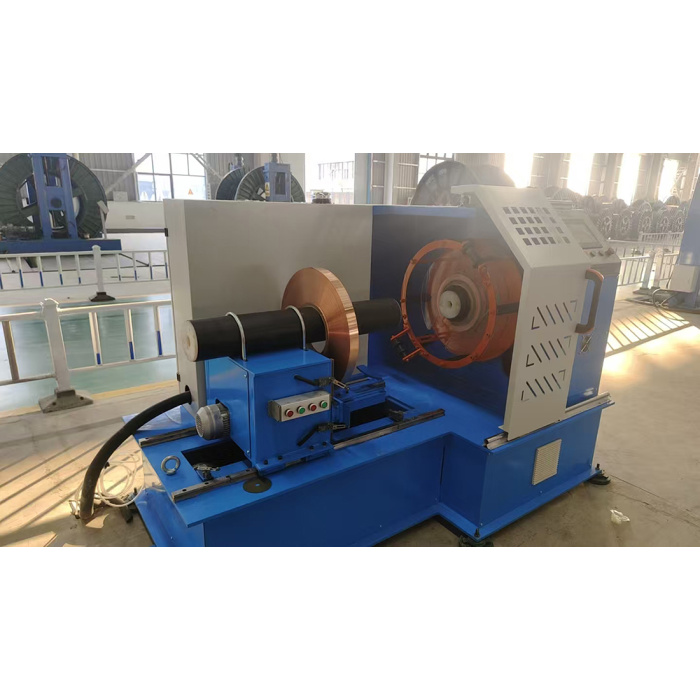

(II) Máquinas para envolver cintas de cobre para blindaje de cables
Se utilizan principalmente para envolver cinta de cobre alrededor de la superficie de los cables para lograr un blindaje contra interferencias electromagnéticas (EMI)/interferencias de radiofrecuencia (RFI), lo que garantiza la estabilidad de la transmisión de energía y la comunicación de datos. Se utilizan comúnmente en la producción de cables de alimentación, cables de comunicación y cables para automóviles.
- Máquinas Envolvedoras Concéntricas: Como el modelo TX500, que utiliza un diseño de estructura concéntrica, apto para cables de hasta 50 mm de diámetro, con espesores de cinta de cobre que van desde 0,035 mm hasta 0,15 mm. La velocidad de envoltura es de hasta 800 rpm y el paso de envoltura se puede ajustar dentro del rango de 15 mm a 100 mm. La alimentación se controla mediante un motor paso a paso, con un rango de control de tensión de 5N-50N, lo que garantiza un enrollado uniforme de la cinta de cobre sin arrugas ni holgura.
- Máquinas de blindaje de precisión de alta velocidad: Estas máquinas ofrecen capacidades de operación de alta velocidad de 1000 rpm, con una precisión de alineación de hasta ±0,2 mm. Cuentan con alineación guiada por láser y tecnología de control de tensión servoaccionada, que mantienen una uniformidad de tensión de ±1 % y previenen eficazmente la rotura o arrugas de la cinta de cobre. Admiten anchos de cinta de cobre de 10 mm a 50 mm y son adecuados para cables de gran diámetro de 50 mm a 1500 mm. Utilizan un diseño de cabezal de protección modular para cambios rápidos de herramientas y son compatibles con cinta de cobre adhesiva o no adhesiva. Algunos modelos cuentan con la certificación ISO 9001 y CE, integran una pantalla táctil HMI y una interfaz IoT, admiten el intercambio de datos con sistemas de automatización de fábrica y ofrecen una mejora del 25 % en la eficiencia energética en comparación con los equipos tradicionales.
